開關電源在醫療傳感器上的運用

發布時間：2012-11-9 14:26:06　瀏覽次數：14661

開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制......

詳細介紹
訂購熱線
021-56519159 51688715

開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。

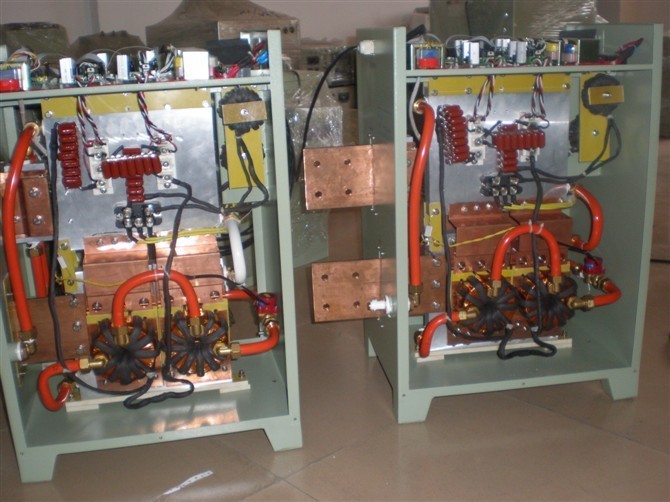

開關電源運用圖片

在我司開關電源品牌有菲尼克斯、DEUTRONIC D/C電源等。開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域。
下面我們就一起見證電源開關在醫療傳感器中的運用。如下是開關電源在醫療設備中的部分電路圖。（僅供參考）

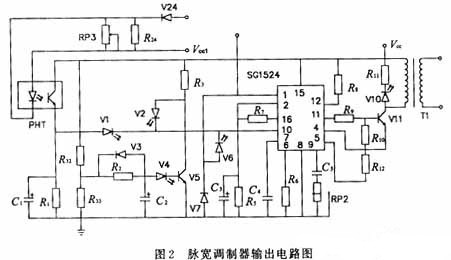

輸出電路圖

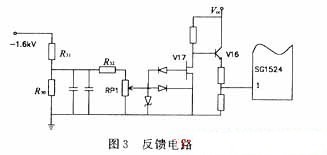

反饋電路

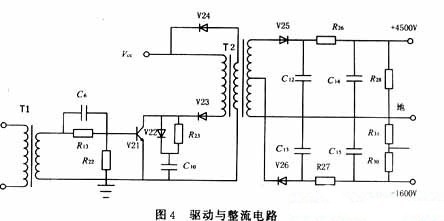

驅動與整流電路

      隨著現代醫療器械的不斷發展，特別是直接與人體相連接的電子儀器，除了對一起本身性能的要求之外，對人體安全方面的考慮也越來越倍受關注，例如生命監護儀、母嬰監護儀、嬰兒保溫儀等一些與人體緊密接觸的儀器，也就是說病人在使用儀器時不能因為使用的儀器而對人體造成有觸電或其他方面的危險。目前市場上DC/DC模塊電源很多, 但是由于醫療電子屬于特殊行業, 對其電源的要求非常高,為保證人體及設備的安全性能, 選擇的DC/DC模塊電源尤為重要。

DC/DC模塊電源在醫療電子行業中, 特別是傳感器檢測電路中的應用應注意以下事項：

      1、DC/DC電源模塊的外接電容,采用低內阻電容,應避免容值過大, 以防止由于電容過大造成啟動瞬間過流而損壞模塊.
      2、為保證模塊長期工作的可靠性應使到模塊工作在10%額定功率以上, 以防止模塊由于空載或輕載導致輸出電壓不穩而影響電路工作, 如果負載功耗確實較小, 可以采和外接假負載的方式在輸出端并上-10%額定功率的假負載（電阻）, 以提高產品的可靠性。
      3、由于DC/DC電源模塊是采用開關振蕩電路來實現的, 其自身也會產生共模、差模噪聲的干擾, 對于對紋波噪聲要求較高的場合可在DC/DC電源模塊的輸出端外接無源濾波網絡, 以進一步降低電源紋波噪聲, 但是要注意自身諧振頻率要遠高于模塊的開關頻率, 允許通過的電流值最好在模塊輸入電流的兩倍以上, 內阻要小, 以降低直流損耗。
