倍加福光電傳感器油泵生產線應用

發布時間：2012-11-2　瀏覽次數：14039

光電傳感器是以一種以光電效應為理論基礎,由光電材料構成的器件,它通過把光強度的.....

詳細介紹
訂購熱線
021-56519159 51688715

光電傳感器是以一種以光電效應為理論基礎,由光電材料構成的器件,它通過把光強度的變化轉換成電信號的變化來實現控制的。它首先把被測量的變化轉換成光信號的變化,然后借助光電元件進一步將光信號轉換成電信號。光電傳感器可運用在油泵生產線

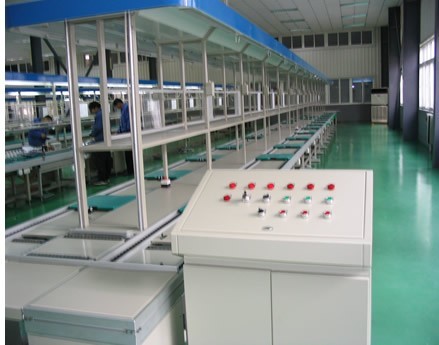

油泵生產線

光電傳感器是用來探測和響應質量，安全和生產率等特性的波動的電子儀器或裝置。他可以精確確定部件、夾具或工具的存在和位置，并可探測損壞、磨損或破裂。它廣泛地運用于工業生產中，油泵裝配生產線以組裝為主要過程，其中大量的使用了傳感器作為控制手段與方法，下面就簡單介紹一下具體的運用。

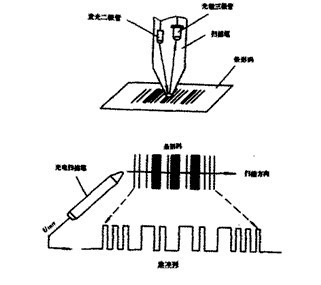

光電傳感器識別泵芯條形碼掃描筆

泵芯是油泵的核心元件，每個泵芯上都印有泵芯型號的條碼。生產線為防止誤用外觀相似，性能不同的泵芯，在組裝泵芯之前，生產設備都要有自動掃描泵芯表面條形碼以確認生產線上組裝的是正確的泵芯型號，否則機器將不予下一步動作。

當裝有光電傳感器的條形碼掃描筆在泵芯的條形碼區移動時，如遇到黑色線條，發光二極管的光線就將被黑線洗手，光敏三極管接收不到反射光，呈高阻抗，處于截止?fàn)顟B(tài)。而當遇見白色間隔時，發光二極管所發出的光線，被反射到光敏二極管的基極，光敏三極管產生光電流而導通。整個條形碼被掃描過之后，光敏三極管將條形碼變形一個個電脈沖信號，該信號經放大、整形后便形成脈沖列，再經計算機處理，完成對條形碼信息的識別。

光電傳感器識別元件形狀是否開槽

油泵生產時，有一個元件需要開槽，在開槽后流向下一步驟的傳送帶之間安裝光電探測器可以100%檢測前道工序中需要開槽的部件是否完成開槽，確認開槽過程是否有效，開槽是否合格。旋轉部件，如果檢測到光，從而確定部件為沒有開槽或開槽不完整。

光電傳感器維護油泵生產的安全

油泵生產時需要沖壓等一系列的易導致人受傷的操作過程，為了避免操作員的誤動作導致身體傷害，在這些過程都安裝了感光報警器。當無光照時，硅光電池?zé)o電壓產生，此時硅光電池相當于一個電阻串接在放大器的基極電路上。當有光照時，硅光電池產生電壓，該電壓與R2上的電壓一起家族VT1管的基極，于是VT1導通，VT2、VT3也隨之導通，繼電器K工作，其觸電被吸合，蜂鳴器發生報警聲響，同時設備停止工作，有效預防了安全事故的發生。

感光報警器電路圖

光電轉速器對油泵泵芯轉速的測試

測量泵芯轉速是一項重要的產品性能測試工作，必須準確迅速的完成。下圖是光電數字式轉速表的工作電路圖。
轉速表電路由光電傳感頭、觸發器（IC1）、單穩定時電路（IC2）和表頭等組成，用于轉速的檢測。

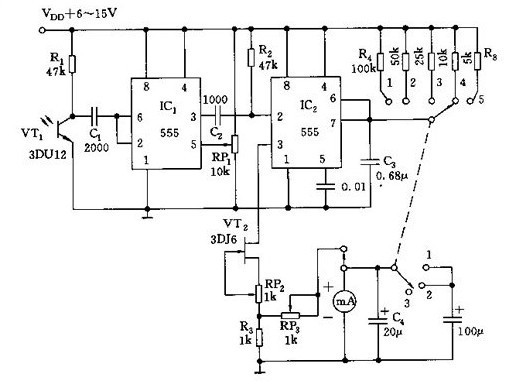

光電轉換轉速表電路

光電傳感器在油泵生產行業具有廣泛運用，我司專業提供P+F倍加福、施克、圖爾克、庫伯勒等世界知名品牌的光電傳感器。與我司合作的部分單位有泊頭市八方油泵制造廠、上�？犷１瞄y制造有限公司、泊頭市泊興高溫泵制造有限責任公司等。
